Ajuste de la
inclinación de la rejilla del fotómetro danés
15 de febrero 2006
William Schuster
Notas para novatos: 30 de octubre 2006
Michael Richer
(-z) El
punto de este ajuste es dejar el ángulo de la rejilla del fotómetro de tal
manera que lleguen a los fototubos precisamente las
longitudes de onda que deben de llegar.
Esto permite aproximar lo más fielmente posible al sistema estándar de Strömgren.
(a) Primero,
vean la página 3, Sección 4 del manual sobre el Danés por Dr. Poul E. Nissen 1984, ¨Description and Data for the
Danish 6-channel uvby-\beta Photometer¨. También la Fig. 3. Hay un cuaderno ¨Danish¨
o ¨Danés¨ en el 1.5m con este manual. Hay una sección de este cuaderno
dedicado a la calibración de la rejilla, y hay copias de muchas calibraciones
anteriores. Este manual si está en
línea (sin las figuras):
(a.1) El
transformador, la fuente, el reflector y el foco de cadmio (ver la siguiente
foto) se encuentren en el almacén viejo atrás del telescopio de 1.5m.

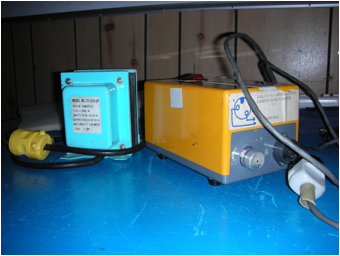

(a.2) La
foto que sigue muestra la fuente de poder (amarillo) con su transformador de
voltaje (azul).
(b) Que ponen la lámpara de cadmio en su reflector
usando guantes limpios o un pañuelo limpio, para no ensuciar la lámpara con
huellas digitales. Así durarán más
tiempo estas lámparas.

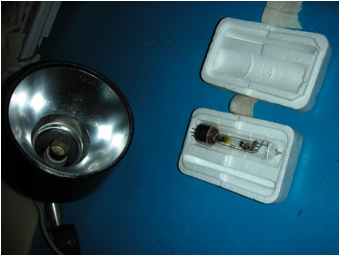

(b.1) La
foto que sigue muestra el reflector de la lámpara con el foco de cadmio. Se puede instalar el foco en el
reflector en solamente una orientación.
El reflector se conecta a la fuente de poder de acuerdo al dibujo pegado
en la fuente misma (el dibujo en azul y blanco en la foto anterior).
(c) Normalmente se apunta el telescopio de 1.5m a un
Angulo Horario de 0h 0m (el meridiano), y a una Declinación de -22g 0´ para
usar la pantalla de la cúpula, que está iluminado con la lámpara de cadmio.

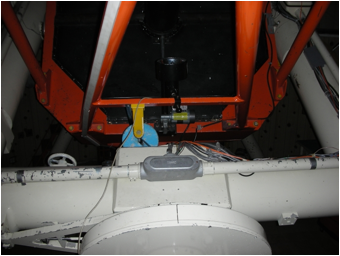

(c.1) Se
puede sujetar el cabezal de la lámpara en varias partes del telescopio, a la
pared o a una escalera. No es muy
importante tener una iluminación particularmente uniforme de la pantalla de la
cúpula. La foto que sigue muestra
la lámpara sujetada al telescopio.
(d) Se debe calentar la lámpara de cadmio ~15
minutos antes de hacer la calibración.
El manual de Nissen dice 5 minutos, pero 15
minutos es más recomendable, para tener una lámpara más estable, y una mejor
calibración. !Importante!
(e) Usen el diafragma más pequeño, No. 5. ¡Importante!
(f) Haga la calibración del ángulo de la rejilla de
0.30 a 0.70 en pasos de 0.01, y luego regrese a 0.20 antes de ajustar la
calibración final, para quitar el juego mecánico. En otras palabras, ajuste la calibración final en la misma
dirección que se calibró. ¡Importante!

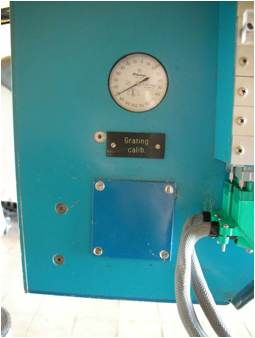

(f.1) La
foto que sigue muestra la perilla que indica el ángulo de la rejilla en el lado
este del fotómetro. La manija para
cambiar el ángulo se encuentra atrás de la placa azul. Para acceder a esta manija, es
necesario quitar tres de los tornillos para poder deslizar la placa. No es conveniente quitar la placa por
completo, porque así es fácil que entre mucha luz al instrumento, lo que podría
dañar (posiblemente fatalmente) a los fototubos.
(f.2) La
siguiente foto muestra en detalle la perilla que indica el ángulo de la
rejilla. Notar varias
peculiaridades de la lectura del ángulo:
(1) El primer número significativo lo marca la manecilla del reloj
pequeño interior. Su movimiento es
de derecha a izquierda, como indica la escala. (2) La manecilla del reloj más grande marca los dos últimos
números y esta manecilla gira en el sentido del reloj normal. (3) Es importante notar que la
manecilla del reloj grande marca de 0 (cero) a 100 y luego de 100 a 0 (cero), o
sean 200 micras en total (las unidades son milésimas de mm). Cuando la manecilla del reloj pequeño
indica exactamente 0.4 mm (o 0.2 mm,
0.6 mm, 0.8 mm), la
manecilla del reloj grande marcará 0 (cero), pero cuando la manecilla del reloj
pequeño marca exactamente 0.5 mm (o 0.3mm, 0.7 mm, 0.9 mm), la manecilla del
reloj grande marcará 100. En la
foto siguiente, marca 0.529 mm: son 0.4 mm del reloj pequeño + 100 micras del reloj grande (media
vuelta) + 29 micras más del reloj grande (100 - 71). Es decir, si la manecilla del reloj grande apunta hacia el
lado derecho, se suma el valor indicado al valor indicado del reloj pequeño
directamente. Si la manecilla del
reloj grande apunta hacia la izquierda, hay que (a) restar el valor indicado
por la manecilla grande de 100 y luego sumar este valor a (b) 100 micras más
(c) el valor indicado por el reloj pequeño.
(g)
Haga el barrido de la calibración lo más rápido posible para tener una grafica
más adecuada para la calibración, i.e. menos tiempo
por si la lámpara varía. También,
siempre conecte la fuente de la lámpara de cadmio a la línea regulada.

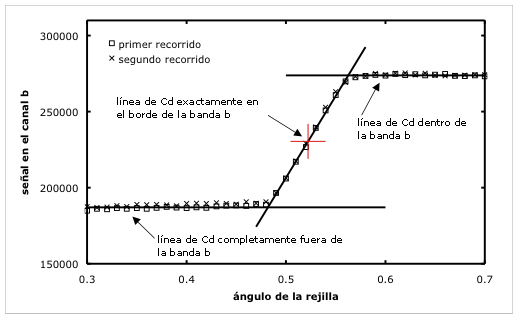

(g.1) La
gráfica que sigue muestra la medición del ángulo de la rejilla. Para cada posición de la rejilla, se
mide la intensidad de la lámpara.
Uno grafica la señal en el canal b en función del ángulo de la
rejilla. En la gráfica, las líneas
horizontales representan el promedio de las partes planas iniciales y finales
(cuando la línea de Cd está completamente fuera y
dentro de la banda b, respectivamente).
Se ajusta una línea recta al intervalo durante el cual la señal
varía. Una inversión del ajuste
permite determinar el ángulo de la rejilla a media altura del salto de
flujo. La cruz roja muestra este
valor. (Se puede hacer todo esto
de manera equivalente en papel cuadricular.) En concreto, el análisis presentado es del primer recorrido,
pero los dos dan resultados iguales.
(h) No olvide sumar 0.011 al ajuste de la gráfica
para corregir la longitud de onda 4799.9A de la línea de cadmio a la longitud
de onda de 4801.0A del ¨slot-edge¨
del canal ¨b¨, que es el canal que se usa y que se
grafica para esta calibración.
(i) Escriba en la grafica el ajuste de la rejilla
(su relojito) antes de calibrar (para revisar la estabilidad) y también la
temperatura de la cúpula (para comparaciones y calibraciones al futuro).
(j) Revise
el punto (f) antes de poner la rejilla en el ángulo calculado en el inciso (h):
es decir, ponga el ángulo final calculado en el inciso (h) de la manera/dirección
descrita en el inciso (f).
