DISPOSICIÓN DE LAS CAJAS DE CONTROL

En este apartado se presenta un diagrama a bloques de los componentes instalados en las cajas de control del guiador.

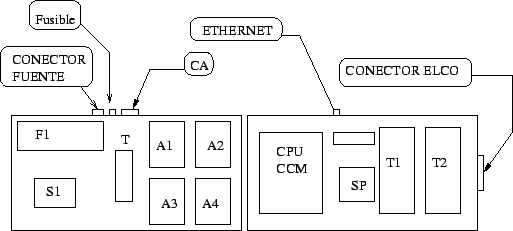

Figura 4.1: Diagrama a bloques de la caja de control de motores del G2M.

En la figura 4.1:

• F1 - Fuente de +5 volts de la CPU-CCM.
• T - Tira terminal de inteconexión de fuentes y CA.
• S1 - Interfaz para encender fuente de amplificadores.
• A1 - Amplificador de potencia eje de FOCO.
• A2 - Amplificador de potencia eje de ZOOM.
• A3 - Amplificador de potencia eje de DEC.
• A4 - Amplificador de potencia eje de AR.
• CPU-CCM - Computadora de control y tarjetas 4I27.
• SP - Tarjeta acondicionadora de señal de los sensores de proximidad eje de FOCO y ZOOM.
• T1 - Tira terminal de inteconexión 4i27-1. Cable plano a terminal de tornillo.
• T2 - Tira terminal de inteconexión 4i27-2. Cable plano a terminal de tornillo.
